電子經緯儀

經緯儀是一種常規的測量儀器，廣泛應用于軍事、建設等諸多行業。電子經緯儀是集光、機、電、計算為一體的自動化、高精度的光學儀器，是在光學經緯儀的電子化智能化基礎上，采用了電子細分、控制處理技術和濾波技術，實現測量讀數的智能化。電子經緯儀既可單獨作為測角儀器完成導線測量等測量工作，又可與激光測距儀、電子手簿等組合成全站儀，與陀螺儀、衛星定位儀、激光測距機等組成炮兵測地系統，實現邊角連測、定位、定向籌各種測量。在采用點陣式雙面雙排液晶顯示和標準的(RS232、RS485、USB2.0和最近發展起來的籃牙技術等)通訊接口后，既可直接讀數，同時又可實現數據通訊。電子經緯儀能夠?qū)崿F(xiàn)數據的液晶顯示，誤差補償，尤其是對儀器本身工藝上所產生誤差進行補償和校正，使電子經緯儀測量時，能夠以較少的測量前期工作達到較高的精度，大大減輕了測量作業量。電子經緯儀對誤差的修正和測量是通過按鍵設定和操作來實現的。

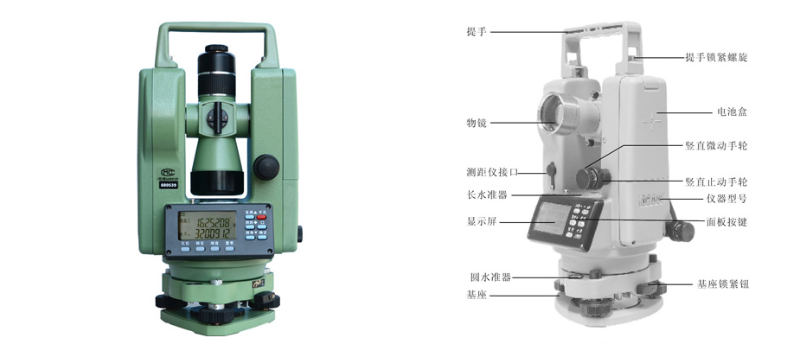

電子經緯儀有以下部件組成

1、望遠鏡，

2、照準部，

3、光柵盤或光學碼盤

4、測微器系統，

5、軸系

6、水準器，

7、基座及腳螺旋，

8、光學對點器，

9、讀數面板幾大部分組成。

電子經緯儀型號眾多，有相同的特點如下：

1、儀器橫軸和豎軸采用相同的合金鋼制造的密珠式軸系，軸與軸套之間是螺旋形排列的滾珠，采用輕壓過盈配合。其間隙為零，它的誤差僅僅是加工形狀誤差，因此這樣軸系具有精度高，溫度影響小，低溫轉動靈活，抗震性能好，不易卡死，壽命長等特點，從而保證儀器的可靠性和穩定性。

2、光柵條數少(水平盤的光柵條數僅6480條)，因此降低結構的技術要求，從而增大儀器的穩定性，提高儀器抗振能力。

3、具有自動修正功能，能修正儀器指標差、視準軸誤差值和橫軸誤差，從而提高儀器精度。4、電路板小，采用信號自動平衡數字電路，實現電調自動化，增強儀器可靠性。

5、耗電小，工作電流低。

6、采用激光對中，對中醒目、清晰，使用方便。

7、有全站儀操作功能。

8、角度有三種表示形式：60進制，400進制6000制密位。特別是密位制可供部隊使用。技術改進

1、將指標水準器改為豎盤指標自動補償器，提高了豎直角的觀測速度與準確性

2、軸系也有很大的改進，使軸系變得輕便靈活，同時穩定可靠

3、望遠鏡也由倒像望遠鏡改成了正像望遠鏡;

4、使用光柵盤或光學碼盤，用光電轉換元件接收信號，經數據處理后實現水平角和豎直角讀數自動顯示和記錄。決定電子經緯儀精度的因素

由于加工工藝等方面的原因，電子經緯儀精度主要由下面的因素決定：

1、成像誤差：望遠鏡成像質量包括望遠鏡鑒別率和像差，望遠鏡調焦時視軸變動誤差;

2、2、軸系誤差：其中包括軸的制造準確度、軸與軸之間的間隙、豎軸與橫軸的垂直度、視準軸與橫軸的垂直度、豎軸不鉛垂、照準部旋轉正確性等

3、偏心差：偏心差包括照準部偏心差、水平度盤偏心差、豎直度偏心差

4、豎盤指標自動補償器的補償準確度;
