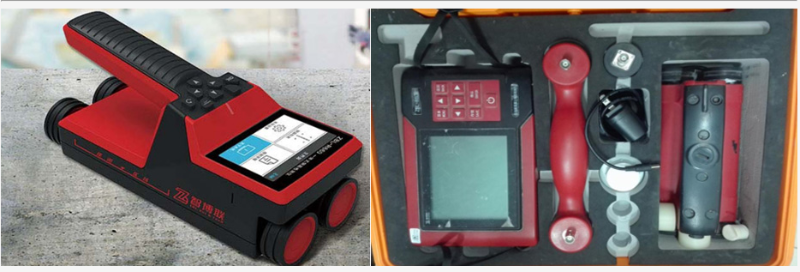

一體式鋼筋掃描儀

鋼筋掃描儀，主要用于工程建筑混凝土結構中鋼筋分布、直徑、走向，混凝土保護層厚度質量的檢測。鋼筋掃描儀能夠在混凝土的表面測定鋼筋的位置、布筋情況、測量混凝土保護層厚度、鋼筋直徑等。除此之外，鋼筋掃描儀還可以對混凝土結構中的磁性體及導電體的位置進行檢測，如墻體內的電纜、水暖管道等，施工前的探測可以有效避免施工中對這些設施的損壞，減少意外的發生。鋼筋掃描儀是施工過程監測和質量檢驗的有效工具。性能特點

儀器測量快速、精確。鋼筋儀測試速度快，能夠?qū)︿摻钸M(jìn)行準確的定位，并且保護層厚度測試的重復性好。測試探頭使用時間長。

單探頭測試。測試中無需更換探頭，可進行雙量程的切換，保證了測試精度和探測深度?，F(xiàn)場顯示測量信息。測試結果直接顯示在屏幕上，無需人工參與，大大提高了測試精度。網格掃描模式和剖面掃描模式。可直觀的顯示鋼筋的分布圖。且掃描邊界在掃描過程中自動切換，實現了無邊界掃描。強大的掃描系統?？纱_保的掃描路徑的正確，保證了測試數據的正確。功能強大的專業 windows數據分析處理軟件。以圖形的方式表示測試結果，可以直接生成Word檢測報告或 Excel將數據導入，方便快捷。

維護和保養

1. 定期對鋼筋掃描儀進行校準，并存檔調校記錄，指定專人負責儀器校準

2.每月按指定項目對鋼筋掃描儀進行維護記錄每次檢查維護的項目是否正常

3.對于在使用過程中發現問題的，測試人員應即時通知鋼筋掃描儀維護人員并上報上級主管，告知儀表故障現象和產生相應問題的原因

4.按規定定期將鋼筋掃描儀送到標準計量部門進行校準;

5.每月為鋼筋掃描儀做一次清理工作，由于儀器的原廠家規定沒有原廠家的同意不得擅自拆開儀器。因此，清洗的對象主要為鋼筋掃描儀的外殼和表面，建議采用酒精擦洗，注意不要將酒精流入儀器內部。清洗完后，用干凈的干布吸干附在儀器表面的液體。保持儀器的清潔和干燥

6.鋼筋掃描儀放置的位置需滿足以下條件周邊不存在腐蝕性的氣體;周邊不存在直射的光線清潔的環境儀器放置的位置平整

7.鋼筋掃描儀用完以后，用布套將其罩住，以防細小灰塵進入儀器、儀表內部

8.每次使用完后，應拔掉鋼筋掃描儀電源接頭;

9.鋼筋掃描儀不能隨意拆卸和調整可調元件;

10.運輸或測試過程中，應防震和防水。

現場操作要求

1.熟讀用戶手冊;

2.不同類型的柱及各類型主梁應作為主要掃描對象

3.梁、柱箍筋應從柱端及梁端開始掃描，掃描長度不小于1.8m

4.梁底主筋及排數必須在梁跨中位置掃描避兔在梁端鋼筋彎起造成第筋根數漏掃;

5.登高作業安全，梯子必須有人扶時才能使用

6.使用鋼筋掃描儀檢測時，必須根據受檢構件的鋼筋實際配置設置相同的鋼筋直徑大小。

7.鋼筋掃描儀的放置要平穩、無震動、嚴禁將儀器、儀表放在存在隱患的位置

8.為防止鋼筋掃描儀的機械損傷，儀器儀表的上方嚴禁放置物品，更不要將鋼筋掃描儀靠近化學物品

9.鋼筋掃描儀在暫時不用時應將儀器關閉，以延長儀器使用壽命，長時間不用時，需取出電池;

10.連續開關儀表的時間間隔要求大于60秒

11.部門外借用儀器、儀表時，需填寫借用登記表，注明借用人、日期、儀表型號等信息

12.鋼筋掃描儀在操作過程中要格外小心，嚴禁按鍵用力過大，操作時應以寧慢勿錯為原則，防止因誤操作產生的不良后果

13.切勿長期將鋼筋掃描儀放置于高熱環境中(>=50℃)

14.避免靠近非常強的磁場，如大型電磁鐵、大型變壓器等;

15.避免進水

使用說明

一、鋼筋掃描儀使用前的準備工作

首先將儀器從機箱內取出，在厚度測試和直徑測試時，連接好探頭和主機，在鋼筋掃描時要將主機連上探頭和掃描小車，然后按下鍵盤上的鍵，之后出現開機畫面。

二、鋼筋掃描儀的掃描方法

以下步驟根據實際使用總結，操作過程中需嚴格按照如下步驟。

1.獲取資料

獲取被測構件的設計施工資料，確定被測構件中鋼筋的大致位置、走向和直徑，并將儀器的鋼筋直徑參數設置為設計值。如上述資料無法獲取，將鋼筋直徑設置為系統默認值，用網絡掃描或剖面掃描和直徑測試功能來檢測鋼筋直徑和其保護層厚度。

2.確定檢測區

根據需要在被測構件上選擇一塊區域作為檢測區，盡量選擇表面光滑的區域，以便提高檢測精度。

3.確定主筋(或上層筋)位置

選擇一個起始點，沿主筋垂向(對于梁、柱等構件)或上層筋垂向(對于網狀布筋的板墻等)進行掃描，以確定主筋或上層筋的位置，然后平移一定距離，進行另一次掃描，將兩次掃描到的點用直線連起來。注意如果掃描線恰好在箍筋或下層筋上方，則有可能出現找不到鋼筋或鋼筋位置判定不準確的情況表現為重復掃描時鋼筋位置判定偏差較大此時應將該掃描線平移兩個鋼筋直徑的距離，再次掃描。

4.確定箍筋(或下層筋)位置

在已經確定的兩根鋼筋的中間位置沿箍筋(或下層筋)垂向進行掃描，以確定箍筋(或下層筋)的位置，然后選擇另兩根的中間位置進行掃描，將兩次掃描到的點用直線連接起來。

5.檢測保護層厚度和鋼筋直徑

已知鋼筋直徑檢測保護層厚度選擇儀器的厚度測試功能，設置好編號和鋼筋直徑參數，在兩根箍筋(下層筋)的中間位置沿主筋(上層筋)的垂線方向掃描，確定被測主筋(上層筋)的保護層厚度;在兩根主筋(上層筋)的中間位置沿箍筋(下層筋)的垂線方向掃描，確定被測箍筋(下層筋)的保護層厚度。注意設置相應的網格鋼筋狀態。

未知鋼筋直徑檢測保護層厚度和鋼筋直徑：

選擇儀器的直徑測試功能，設置好編號，在兩根箍筋(下層筋)的中間位置探頭平行于鋼筋沿主筋(上層筋)的垂線方向掃描，確定被測主筋(上層筋)的精確位置，然后將探頭平行放置在被測鋼筋的正上方，檢測鋼筋的直徑和該點保護層厚度，在兩根主筋(上層筋)的中間位置沿箍筋(下層筋)的垂線方向掃描，確定被測箍筋(下層筋)的精確位置，然后將探頭平行放置在被測鋼筋的正上方，設置相應的網格筋狀態，檢測鋼筋的直徑和該點保護層厚度。
