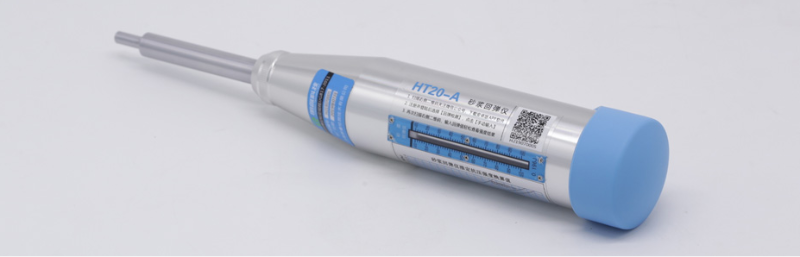

砂漿回彈儀

砂漿回彈儀是用彈簧驅動彈擊錘并通過彈擊桿彈擊磚樣表面所產生的瞬時彈性形變的恢復力，使錘帶動指針彈回并指示出回彈距離，以回彈值作為評定砂漿抗壓強度的相關指標之一。適用范圍

適用于無損檢測工業與民用一般建筑物燒結普通磚砌體中砌筑砂漿的抗壓強度檢測。

用途

用以測試混凝土的抗壓強度，是現場檢測用的最廣泛的混凝土抗壓強度無損檢測儀器。這是獲取混凝土質量和強度的最快速、最簡單和最經濟的測試方法。

使用方法

在操作回彈儀的全過程中，都應注意持握回彈儀姿勢，一手握住回彈儀中間部位，起扶正的作用;另一手握壓儀器的尾部，對儀器施加壓力，同時也起輔助扶正作用?；貜梼x的操作要領是：保證回彈儀軸線與混凝土測試面始終垂直，用力均勻緩慢，扶正對準測試面。慢推進，快讀數。

主要技術指標

標稱動能0.196彈擊錘沖擊長度75±0.mm指針滑塊的摩擦力0.5±0.1N彈擊拉簧工作長度61.5±0.3mm彈擊錘脫鉤位置刻度尺100刻線彈擊桿端部球面半徑25±1mm鋼砧率定值74±2彈擊錘起跳位置刻度尺0-1之間。特點

1) 中心導桿采用進口材料，精度高、耐磨損。

2) 2)殼體采用超硬鋁，避免現場作業損傷儀器，延長使用壽命

3) 3)指針滑塊采用外置式簧圈結構，既便于摩擦力調整，又能保證指針軸與指針滑塊摩擦力的均勻，確保儀器的精準度。相對同行產品性價比好，精準度高，使用壽命長。

檢驗方法

1.將儀器拆開取出機芯用游標卡尺量測彈簧座底部至重錘與彈簧接觸部位重錘大園面的距離量測是否為61.5±0.3mm范圍

2.重錘工作的沖擊長度：要求重錘工作的沖擊長度應為75.0±0.3mm。檢驗方法：重錘掛鉤時拉開拉簧用游標卡尺量測重錘下端面至彈擊桿上端面沖擊長度量測是否為75.0±0.3mm

3.指針滑塊在指針導桿長度上摩擦力：要求指針滑塊在指針導桿全長上的摩擦力應為0-80g檢驗方法：用測克儀指針刮動指針塊在指針導桿長度上來回移動觀察測克儀讀數是否在50-80g范圍。

4.重錘重量：要求重錘重量應為370±2g。檢驗方法：拆開儀器取下重錘在1/1000工業天平上稱得重量當重量為370±2g時符合儀器對該項技術要求。

5.重錘指針滑塊脫勾起跳范圍：要求不用壓簧時重錘起跳使滑塊指針相應于刻度尺0”處脫鉤位置應在刻度尺“100處。檢驗方法：儀器主件裝配好后不加壓力彈簧取下標尺對儀器輕施壓使重錘到一定位置時將指針滑塊撥至重錘掛起后均勻施力使重錘脫勾并觀察重錘脫勾位是否在“100”刻度處。

6.回彈值率定：要求在洛氏硬度HRC58-62的鋼砧上垂直向下率定時平均率定回彈值7±2度。檢驗方法：將鋼砧放在剛度大的混凝土地坪上后用回彈儀在鋼砧上垂直向下作率定試驗彈擊桿分四次旋轉每次旋轉90度且每旋轉一次彈擊5點其20次率定值平均數74±2度時儀器為標準狀態。
